Introduction
Récemment, je me suis lancé dans la fabrication d’une mini baie de brassage 10 pouces à l’aide de mon imprimante 3D, une Creality Ender 3 v3 SE.
Mon objectif était simple : optimiser l’organisation de mon infrastructure dans un espace restreint, tout en explorant les capacités de l’impression 3D.
À travers ce court tutoriel, je vais vous présenter les différentes étapes de fabrication.

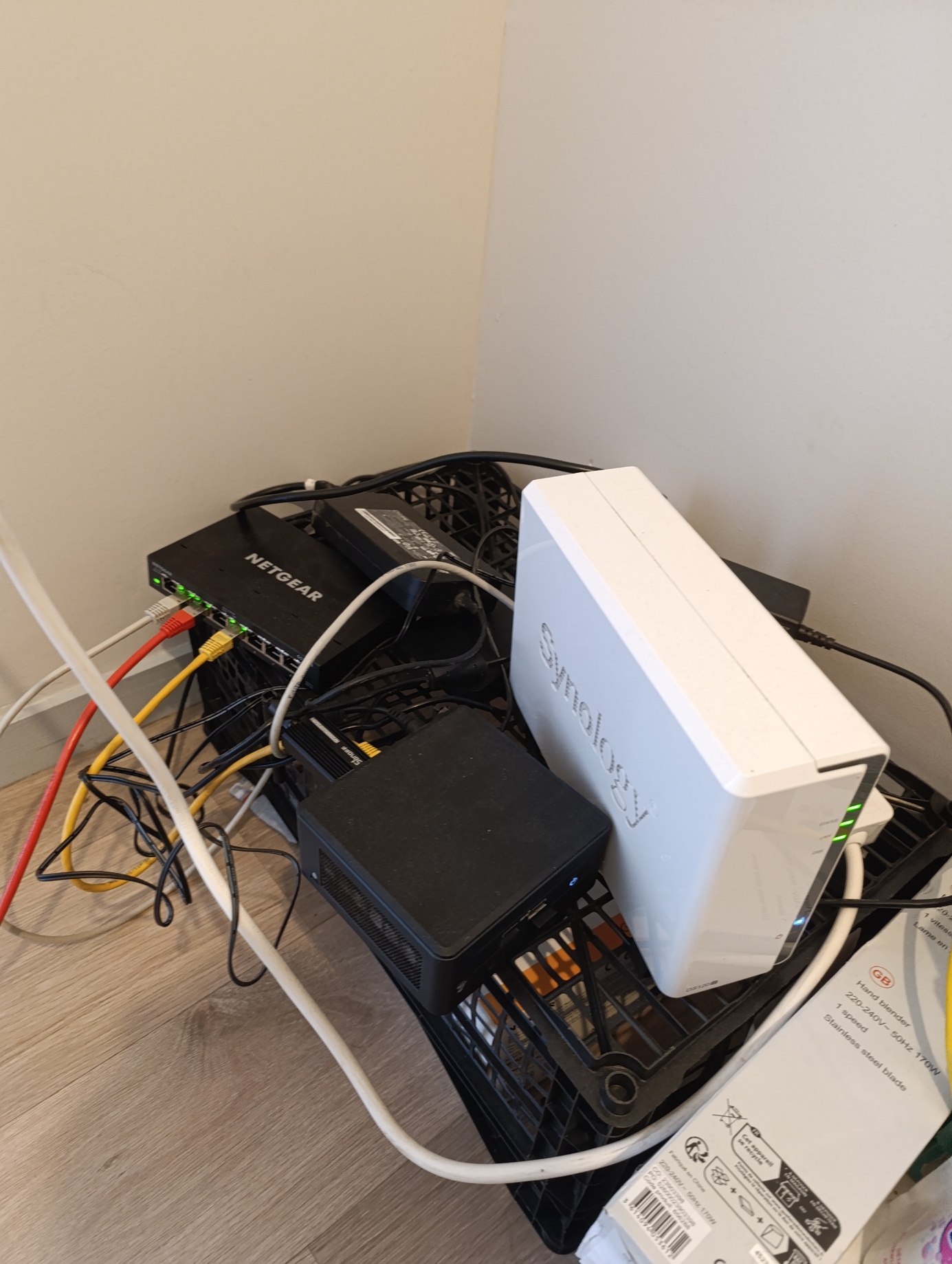

Voici l’état de mon homelab avant la fabrication de la mini baie (autant dire que ce n’était pas vraiment acceptable) :
Liste du matériel
Généralement, on retrouve dans une baie de brassage ces éléments :
- Panneau de brassage (Patch panel) : permet de centraliser et organiser les câbles réseau venant des différentes pièces ou équipements.
- Multiprise / PDU (Power Distribution Unit) : pour alimenter les différents équipements.
- Onduleur (UPS) (optionnel) : protège les équipements en cas de coupure de courant.
- Baie de ventilation ou ventilateurs : pour éviter la surchauffe des équipements.
- Organisation des câbles (cable management) : chemins de câbles, colliers, passe-câbles ou goulottes.
- Plateaux ou étagères : pour poser les équipements non rackables.
- Panneaux vierges : pour combler les espaces non utilisés dans la baie.
- Verrouillage ou porte vitrée : pour la sécurité et la protection contre la poussière.
- Câbles Ethernet : à choisir en fonction de la longueur nécessaire et de la catégorie adaptée à vos besoins (Cat5e, Cat6, Cat6a, etc.).
Retrouvez ici les références des composants que j’ai achetés pour construire ma baie :
Multiprise x2 (25€ unité) : https://www.amazon.fr/dp/B07CB91LD4?ref=ppx_yo2ov_dt_b_fed_asin_title
Panneau de brassage (15€) : https://fr.aliexpress.com/item/1005003021145719.html?spm=a2g0o.order_list.order_list_main.11.7de95e5b5Q6El7&gatewayAdapt=glo2fra
De mon côté, je disposais déjà de câbles Ethernet de 50 cm. Pensez à prévoir la bonne quantité et à choisir la catégorie de câble adaptée à votre installation.
J’ai également utilisé quelques éléments mineurs, comme des serre-câbles et des vis M5 (prévoyez des longueurs suffisamment importantes selon les épaisseurs à fixer).
Le reste des éléments a été soit imprimé en 3D, soit jugé non essentiel pour mon installation
Fabrication
Je me suis inspiré de ce projet : https://www.printables.com/model/427461-10-inch-server-rack/files pour concevoir les différentes pièces.

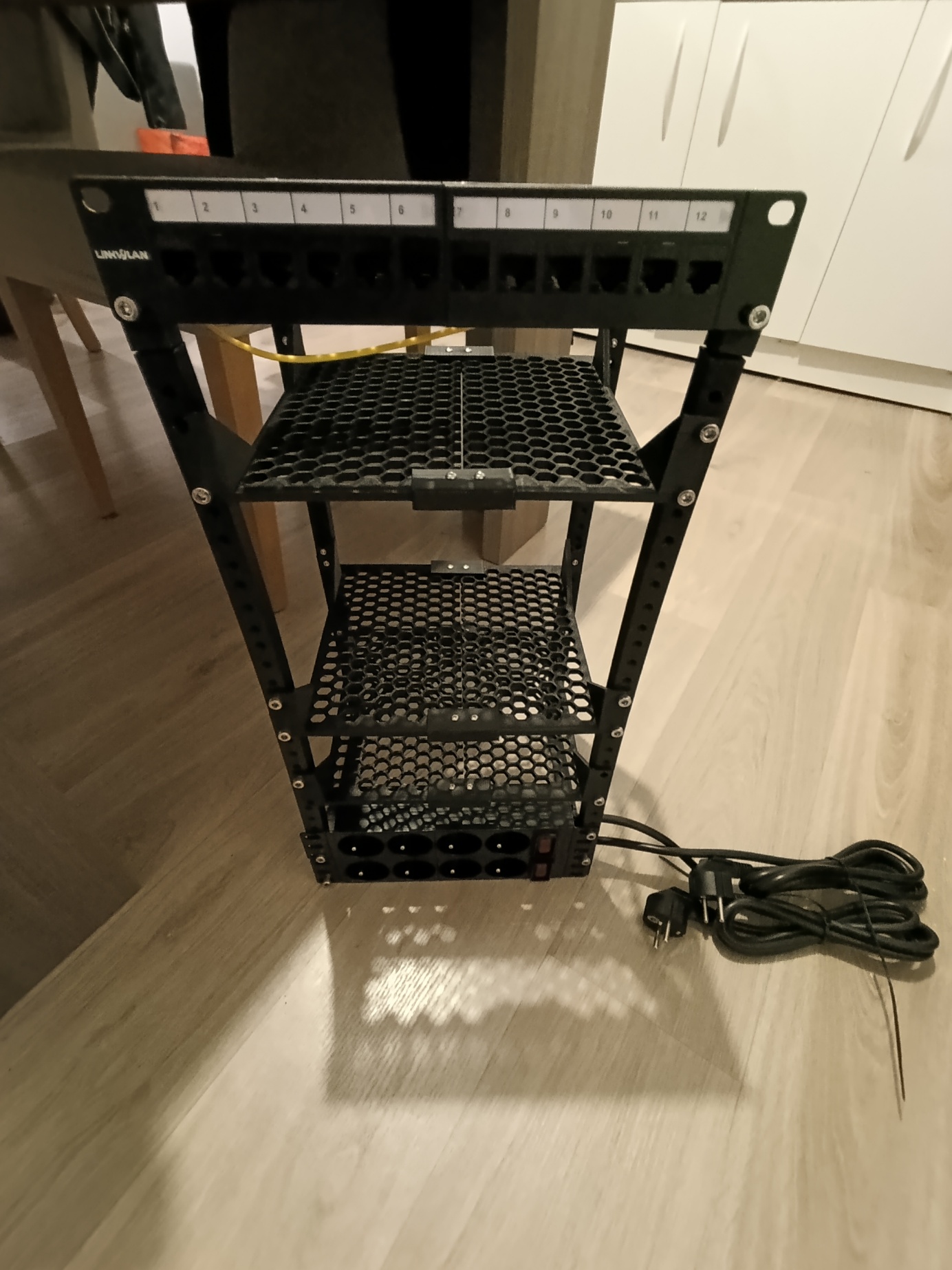

Deux étages ont été réalisés, comprenant au total :
• 8 barres d’une hauteur de 5 U chacun
• 3 plateaux
Le tout m’a demandé plusieurs dizaines d’heures d’impression et environ 1kg de filament (soit 15€) !
Problème rencontré : mon imprimante n’étant pas assez grande pour imprimer les plateaux en une seule fois, j’ai dû diviser l’impression en deux parties, puis les assembler à l’aide de petites pièces servant de jonction entre les deux moitiés.

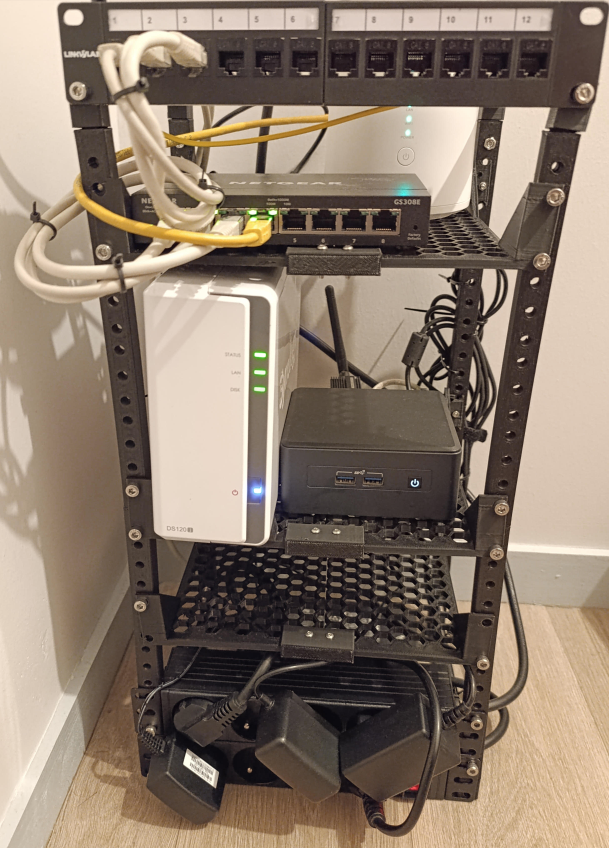

Et voici une photo du résultat final, bien plus propre et organisé :
Conclusion
Au final, ce projet m’a coûté environ 90€ pour une mini baie de brassage 10 pouces.
Un projet à la fois concret et enrichissant, que je partage ici avec l’espoir qu’il vous donnera envie de créer votre propre installation !
